Velg beste
løsning blant 10 alternative plattformbeslag
Se alle alternativene lenger ned på siden.
Ved låsing av jolle mot plattform skjer dette av seg selv ved å presse
bøylen på jolla ned mot plattformfestet ("snap-beslag"). Når jolla skal løsnes må du
fysisk skyve hendelen på plattformen tilbake. En enkel
og sikker løsning.
Plattformbeslagene finnes i vertikalt, forhøyet, forlenget og
forsenket versjon. Se alle 10 alternativene lenger ned på
siden. For hjelp til valg av riktig type snapfeste
(plattformbeslag),
send gjerne en mail, eller ring 918 70 921. |

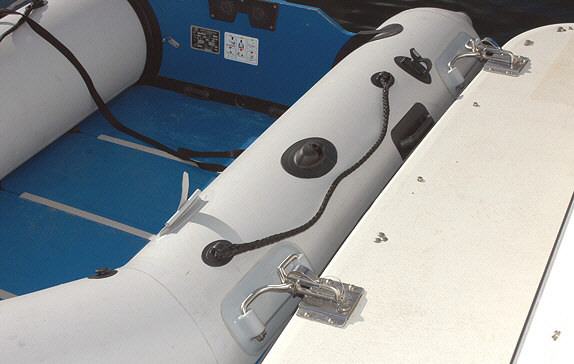

Dette
viser et komplett sett RBD100:
|
|
Rustfri stålbøyle
plasseres i gummipad og festes med medfølgende maskinskruer (lengde 50 mm.),
skive og låsemutter. Stålbøylen står inn i gummipaddens stålforinger og gir
ingen fremtidig slitasje.
Kraftige gummipads i neopren med innvulket rustfritt stål i hele lengden
limes til pongtong.
Neoprenfestene er tilpasset (påført primer) for å kunne limes til både
PVC og Hypalon duk.
Her benyttes enten PVC- eller Hypalonlim. Dette bestilles separat og vi kjenner
limtypen til din båt og har alt på lager. De aller fleste joller benytter
PVC duk i dag. Du kan velge mellom sort og grå farge på gummipad.
Er ikke farge oppgitt leveres grå gummipad. RBD100 er utgangspunktet for
alle våre varianter av Snap Daviter.
Bestill fraktfritt i nettbutikken her
 |
Weaver Quick Kit - populært
hurtigfeste som passer alt |
 |
|
art.
57.38.19
- Weaver Quick Kit for enkel av-/påmontering av snapfeste fra plattform.
Kan benyttes med alle
10 varianter av snapfester.
Anleggsplate
mot plattform har følgende mål:
Bredde: 122 mm.
Lengde: 102 mm.
Høyde: 9 mm.
Weaver
Quick Kit
leveres nå i mer enn 50% av alle leveranser. Mange har innsett fordelen av
å enkelt kunne fjerne beslaget ved bading fra plattform, ved setting

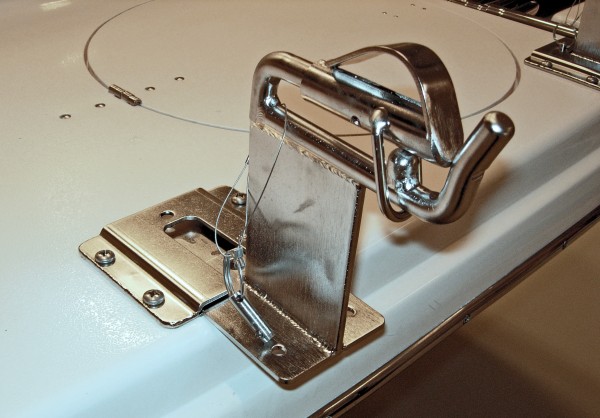

av garn eller når båten skal i opplag. Foto til venstre viser beslaget (RS110RA, fra komplett sett RBD100RA)
på veg inn i Quick Kit.
Denne filmen viser
Weaver
Snap Daviter og Weaver Quick Kit i praksis.
Monteringsveiledning (engelsk)
 |
 |
Toggler - en innvendig festemutter til lukket plattform |
 |
Toggler er i prinsippet en syrefast mutter som plasseres og festes inne i
skjulte hulrom. Dette skaper mulighet for "skrue og mutter" der dette normalt er umulig.
Eksempel på bruk er badeplattformer med hulrom uten tilgang fra underside og hvor
eneste alternativ ofte er karosseriskruer.
Det er kun nødvendig å bruke Toggler på
2 av beslagets 4 festehull (de med størst belastning). Det er fullt
tilrådelig å feste de 2 øvrige
med karosseriskruer (eks. Ø 6,3 mm.).
Kan benyttes i hulrom med
disponibel dybde over 5 cm.
Les mer >> |
|
Weaver Stand-Off Brackets - frigjør plattformen |
 |
|
art.
S018/24/30/36/42/48/54/60
- Weaver Stand-Off brakett i lengder på
18" (46 cm.), 24" (61 cm.), 30" (76 cm.), 36" (91 cm.),
42" (106 cm.), 48" (122 cm.),
54" (137 cm.) og 60" (152 cm.).

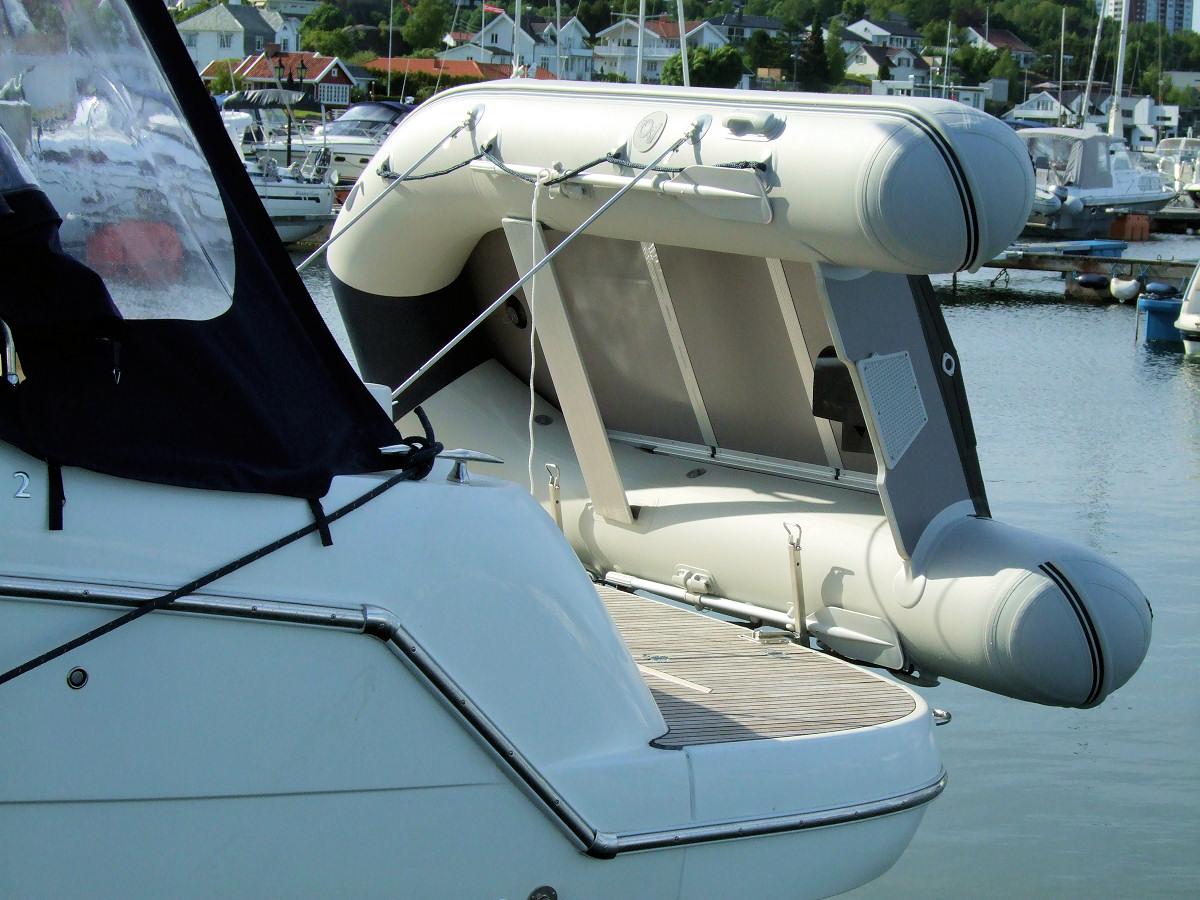

Stand-Off Brackets er stag som benyttes for å frigjøre badeplattform, eller
holde jolla klar av dreggvinsj og annet på plattform. Festes mot gummijolla
med 2 stk. RP301.
Stand-Off leveres normalt som par,
men kan også selges enkeltvis da flere ønsker 2 forskjellige lengder. Leveres nå
oftest med "snap"
i begge ender i alle lengder.
Dette gir muligheten til å fjerne stagene ved behov.
Les mer og se flere detaljer rundt
Weaver Stand-Off
|
Weaver - 10 alternative plattformbeslag
|
1.
 |
|
art. RS110
- Standard. Weaver snapfeste på plattform for horisontal montering.
Anleggsplaten mot plattform har dim.
76x101 mm. og med en tykkelse på 2,5 til 3 mm.
(senter-avstand skruehull er 70 mm. i lengderetning og 51 mm. i bredde)
Målsatt skisse på alle
typer plattformbeslag finner du
her >>
Dette beslaget er en del av det komplette sett:
RBD100 >>
|
|
2.
|
|
art. RS150
- Weaver snapfeste for akterspeil, eller plattform i plast med stor
endekant, vertikal montering.
Anleggsplate vertikalt mot plattformkant er
76x101 mm., men kan enkelt kuttes ned i høyde til 76x75 mm. uten å svekke styrken. Bygger
ut 11 cm.
Når RS150 ønskes benyttet sammen med Quick Kit (57.38.19) må det bores opp
et hull i festeplatens nedkant med # 9mm.
Dette hull er ferdigboret i alle andre beslag.
Dette beslaget er en del av det komplette sett:
RBD150 >>
|
|
3A.
 |
|
art. RS110RA
- Raised 4".
Weaver snapfeste for montering på badeplattform
med 4" (10 cm.) forhøyet feste.
Anleggsplate horisontalt mot plattform er
76x101 mm.
(senter-avstand skruehull er 70 mm. i lengderetning og 51 mm. i bredde)
Dette beslaget er en del av det komplette sett:
RBD100RA >>
|
|
3B.
 |
|
art. RS110RA6
- Raised 6".
Weaver snapfeste for montering på badeplattform
med 6" (15 cm.) forhøyet feste.
Anleggsplate horisontalt mot plattform er
76x101 mm.
Dette beslaget er en del av det komplette sett:
RBD100RA6 >>
|
|
4A.
|
|
art.
RS110EX
- Extended 4".
Weaver snapfeste for montering
på badeplattform med 4" (10 cm.) forlenget feste.
Anleggsplate horisontalt mot plattform er
76x101 mm.
(senter-avstand skruehull er 70 mm. i lengderetning og 51 mm. i bredde)
Målsatt skisse på alle
typer plattformbeslag finner du
her >>
Dette beslaget er en del av det komplette sett:
RBD100EX >>
|
|
4B.
 |
|
art.
RS110EX6
- Extended 6".
Weaver snapfeste for montering
på badeplattform med 6" (15 cm.) forlenget feste.
Anleggsplate horisontalt mot plattform er
76x101 mm.
Dette beslaget er en del av det komplette sett:
RBD100EX6 >>
|
|
4C.
 |
|
art.
RS110EX8
- Extended 8".
Weaver snapfeste for montering
på badeplattform med 8" (20 cm.) forlenget feste.
Anleggsplate horisontalt mot plattform er
76x101 mm.
Dette beslaget er en del av det komplette sett:
RBD100EX8 >>
a |
|

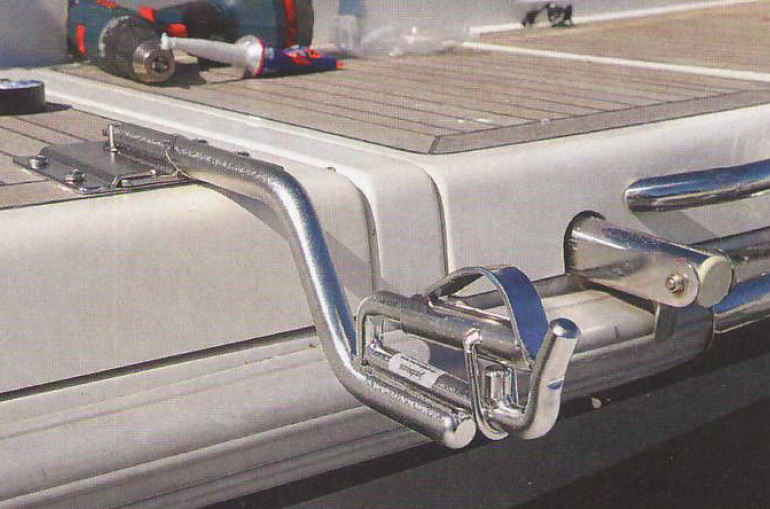

5.
 |
|
art.
RS110OS
- Offset.
Weaver snapfeste for montering
på badeplattform med nedsenket feste
(26 cm. ut og 11 cm. ned, i forhold til standard-festet RS110, fig. 1).
Anleggsplate horisontalt mot plattform er
76x101 mm.
(senter-avstand skruehull er 70 mm. i lengderetning og 51 mm. i bredde)
Målsatt skisse på alle
typer plattformbeslag finner du
her >>
Dette beslaget er en del av det komplette sett:
RBD100OS >>
Se bilde av en typisk montasje
her >> og
her >>
|
|
6.
 |
|
art.
RS110OS-UP
- Offset-up.
Weaver snapfeste for montering
på badeplattform med forhøyet og forlenget feste
(10 cm. ut og 10 cm. opp, i forhold til standard-festet RS110, fig. 1).
Anleggsplate horisontalt mot plattform er
76x101 mm.
Dette beslaget er en del av det komplette sett:
RBD100OS-UP >>
|
|
7.
 |
|
art.
RS110SUP -
Snap-up
Weaver snapfeste som gjør det mulig å senke/ heve festet i området 8 til 30 cm. under plattform.
Dermed glir enkelt jolla rett inn i riktig høyde og låses i beslagene.
Du senker beslagene ned når jolla skal
frigjøres og hever beslagene når jolla skal vippes opp. Solid løftekrok på
hvert beslag gjør dette til en lett jobb.
Ideelt når plattform har stor høyde over vannet.
Anleggsplate horisontalt mot plattform er
76x101 mm.
Dette beslaget er en del av det komplette sett:
RBD100SUP >>
Se bilde av en typisk montasje
her >>
|
|
|
|
|
Reservedeler/ ekstrautstyr |
|
 |
art.
57.38.19A -
Låsepinne
og wire til Quick Kit
(reservedel pr. stk.)
|
|
 |
art.
56.38.22
-
Backing plate, løs 4-kantet plate som alt av beslag er sveiset fast på
(76x101 mm.). Benyttes til å forsterke innfestingen av snapfestet fra
baksiden av plattform der dette er nødvendig. (selges pr. stk.)
Senter-avstand
skruehull er 70 mm. i lengderetning og 51 mm. i bredde.
Mest vanlig ved bruk av forlengede plattformbeslag og med samtidig
usikkerhet på plattformens styrke. Begrensninger i styrke på Weaver
beslagene finnes ikke, men kan finnes i plattformens konstruksjon. (selges
pr. stk.)
|
|
 |
art.
56.38.22QK
-
Backing plate til Quick Kit. Løs 4-kantet plate
(122x102 mm.) som kun benyttes til å forsterke innfestingen av snapfeste med
Quick Kit fra
baksiden av plattform der dette er nødvendig.
Mest vanlig ved bruk av forlengede plattformbeslag og med samtidig
usikkerhet på plattformens styrke. Begrensninger i styrke på Weaver
beslagene finnes ikke, men kan finnes i plattformens konstruksjon. (selges
pr. stk.)
|
|
 |
art.
TMH
-
Weaver vinklet bøylebeslag for innfesting mot snap-feste på plattform.
Benyttes på både joller av polyetylen (mykplast) og glassifiber.
(selges pr. stk.)
|
Gummipadden du finner i
alle komplette Weaver-sett.
 |
art.
RSH120 - Weaver stålbøyle til gummipad RP101.
Festes med medfølgende skrue og låsemutter.
Avstand mellom festene: 205 mm. (senter-senter)
art.
RP101 (GRÅ) - Weaver
gummipad i neopren med stålinnlegg gjennom hele padden.
Lengde 290 cm.
Bredde 135 mm.
Farge: grå eller sort. Vi leverer grå i alle komplette sett hvis ikke annet er notert.
Benyttes på gummibåt med både pvc- og neopren/ hypalon-duk. Gummipad er
påført primer på limsiden for best mulig festeevne til alle typer duk. Dette kan i enkelte
tilfeller gi baksiden en gul-brun farge, men er helt normalt.
Les mer om
Weavers kvaliteter
art.
RP101B
(SORT) - Weaver
gummipad i neopren med stålinnlegg gjennom hele padden.
Lengde 290 cm.
Bredde 135 mm.
Avstand mellom hullene til bøylen: 205 mm. (senter-senter)
|
|
art.
56.38.30-1 - Weaver
Transom Rear ARC for deg som vil ha ekstra styrke i det aktre festet på
jolla. Denne blir stående direkte mellom plattformbeslag og inn på jollas
akterspeil. Erstatter dermed Gummipad (RP101) og Stålbøyle (RSH120).
Vekt 3,8 kg.
Les mer om nyheten her.
|
|
Lim og rensevæske |
 |
Rens og
priming av overflate før limarbeid på både duk og gummipad
art.
MEK-60 -
Metyletylketone
til rens av PVC-duk før limarbeid, 60 ml.
art.
P-510 -
Toulene/ Mek
til rens av hypalon-duk før limarbeid 60 ml.
|
 |
art.
P3026DE -
PVC-lim benyttes blant annet til Zodiac, Bombard, Grand, Brig, Zed, Sevylor, Yam, Quicksilver,
Valiant, Arimar, Maxxon, Honwave, Aqua Quick og AQ. PVC-duken vaskes først forsiktig med MEK/ CL-tynneren.
Deretter påføres 1. strøk lim på både gummipad og jolle. Etter ca. 20 minutter
påføres 2. strøk på gummipad og jolle. Etter 5-10 min. oppnås gode
"kontaktlimegenskaper" og du er klar for sammenføyning. Behold luften i jolla
mens limarbeidet pågår.
Etter at gummipad er plassert på jolla anbefales at luften
slippes ut av pongtongen slik at limfugene kan presses sammen med hele kroppsvekten din.
Jolla fylles opp med luft dagen etter og din nye Snap Daviter er klar til bruk.
|
 |
art.
P2990DE
- Hypalon-lim
benyttes på Achilles, Narwhal og Stormway RIB, AB Inflatables m. fl.
Fremgangsmåten for limarbeid er mye den samme som for båter laget i PVC, men
gummipad og jolle skal først slipes lett med fint sandpapir før vask med
P510/ CL-tynner. Deretter påføres 1. strøk lim på både gummipad og jolle.
Etter ca. 30 minutter påføres 2. strøk på gummipad og jolle. Etter nye ca. 5
min. oppnås gode "kontaktlimegenskaper" og du er klar for sammenføyning.
|
|
|
